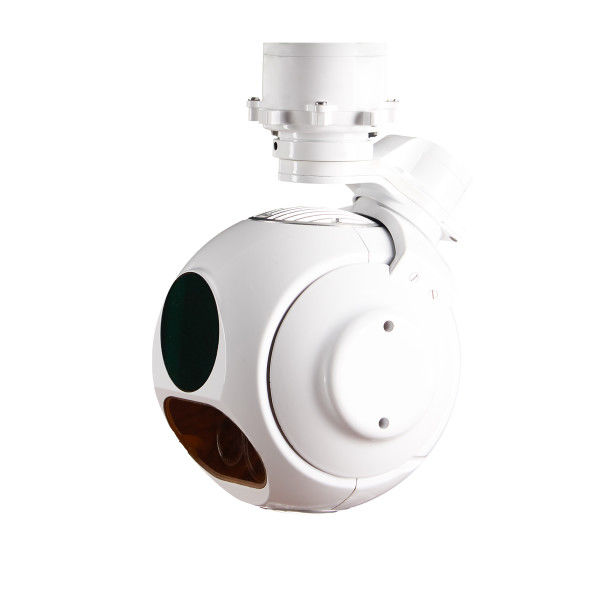

Dreiachsige LWIR-elektroptisches Infrarot-Verfolgungssystem EO/IR-Kamera
TS120BT-01 ist ein dreiachsiges, gyro-stabilisiertes elektroptisches Infrarot-System, 360° kontinuierlicher Drehservo-Motor, eingebautes, nicht gekühltes Langwellen-Infrarot-Modul (LWIR) und 1 km Laserfernmessgerät,Das Gesamtgewicht beträgt etwa 780 g.TS120BT-01 in der Luft befindliche elektrooptische Kapsel mit leichter, ausgereifter und stabilisierter Servosystemtechnologie mit hoher Stabilisierungsgenauigkeit, und kann als Asse verwendet werden, kann auch auf UAVs montiert werden,Schiffe und Fahrzeuge für den See- und Luftverkehr.
Funktionen
1. Bereitstellung des sichtbaren Videos und Bildes für den Nachweisbereich
2. Hochpräzise visuelle Achsenstabilisierungsfunktion
3Mit der Fähigkeit zur Erkennung und Anerkennung von Bodenzielen
4. Unterstützung der Suche, Verfolgung, Schließung, Führung usw.
5. mit Zeichenüberlagerung, benutzerdefinierten und Anzeigefunktionen;
6Mit Selbstkontrolle und Fehlerdiagnostikfunktion
7. Unterstützung der Zielposition und Laser-Rangeing
Spezifikationen
| IR-Sensor |
Wellenlänge |
8 μm14 μm |
| Entschließung |
640x512 |
| Brennweite |
25mm/F1.0 |
| Ausnahme: |
170,4° ≈ 14° |
| Videoausgabe |
HD-SDI ((1080P 30Hz) |
| Entfernung |
Menschen: 0,7 km Erkennung 0,2 km Fahrzeug: 4,2 km Erkennung 1 km |
| Laserdistanzmesser |
Wellenlänge |
905 nm |
| Leistung |
3 m bis 1 km |
| Abstand |
3 bis 1000 m |
| Genauigkeit im Bereich |
±3 |
| Servosystem |
Drehgrenzen |
360° kontinuierlich Pan, Neigung: -110° ~+10o |
| Winkelgenauigkeit: |
≤ 2mrad |
| Stabilisierungsgenauigkeit |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Schwingung) |
| Max.Winkelgeschwindigkeit |
≥ 50°/s |
| Höchstwinkelbeschleunigung: |
≥ 90°/S |
| Verfolgungsfunktionen |
Bewegungsgeschwindigkeit: |
30 Pixel pro Bild |
| Zielbildkontrast: |
8% |
| Zielbild-Pixel (Mini) |
4x3 Pixel |
| Unterstützung |
Antiokklusion ohne Funktionsverlust |
| Schnittstelle |
Kommunikation
Schnittstelle |
RS422 x2 ((TTL optional) |
| Videoausgabe |
HD-SDI x1 |
Mechanische Zeichnung
