24V Elektrooptische Infrarot-Sensoren System Auflösung 1920x1080 Luftgestützte UAV Drohnen Pod

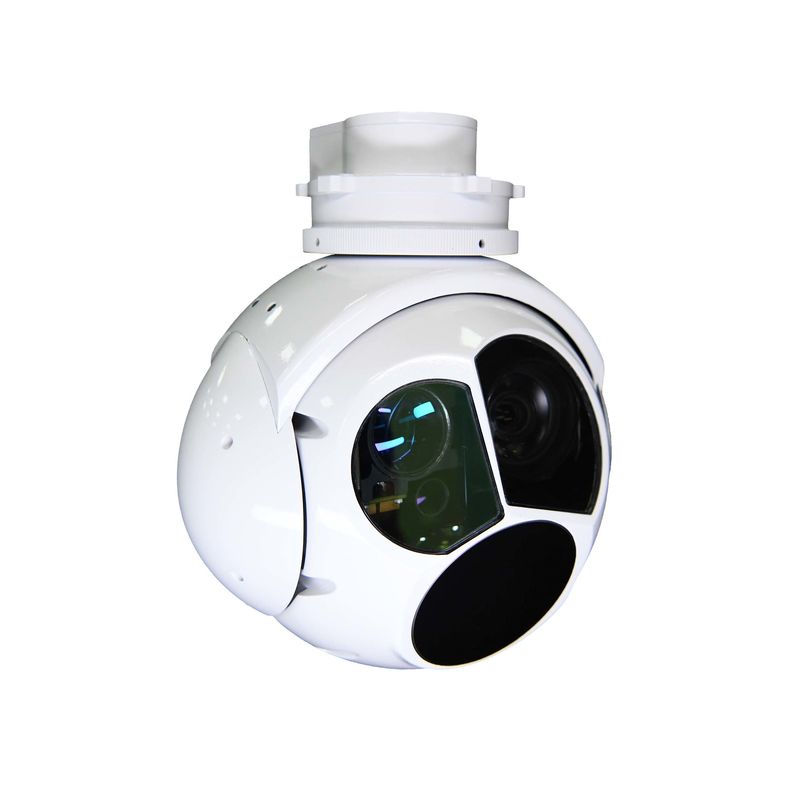

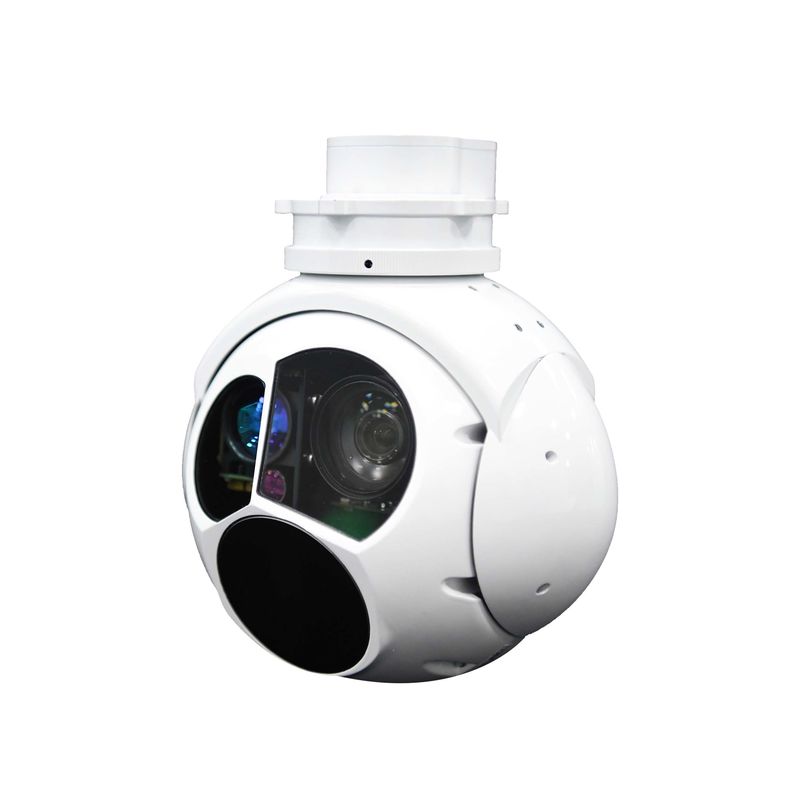

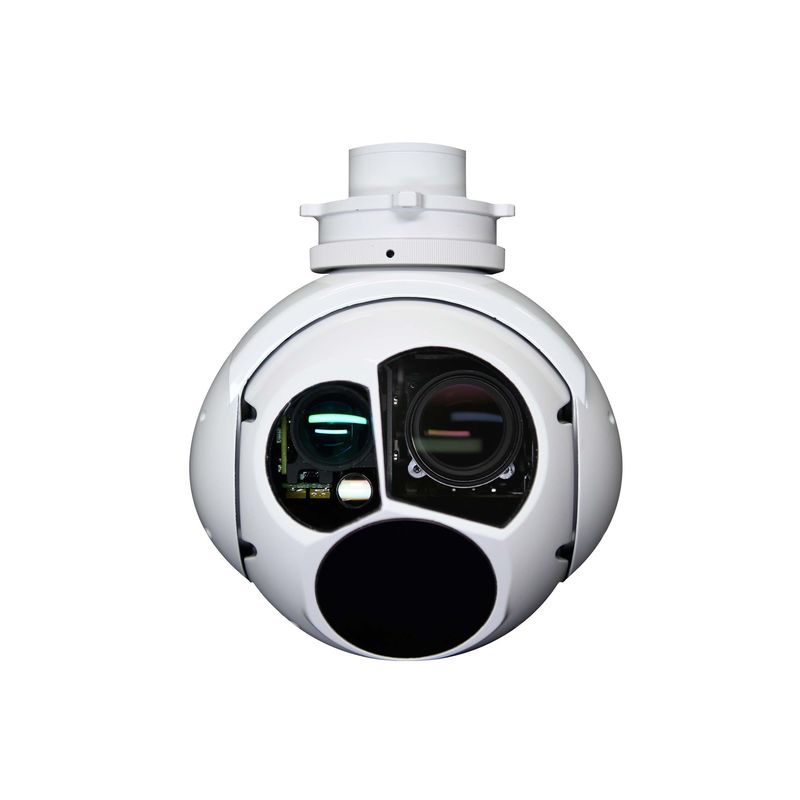

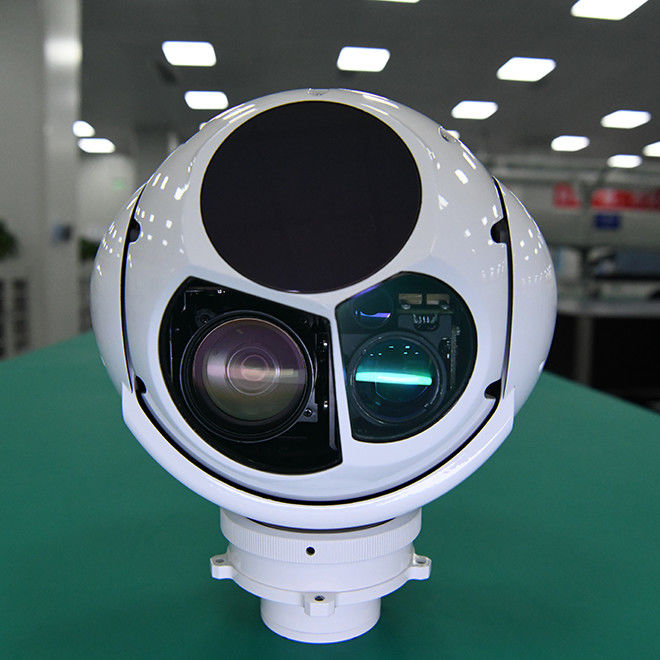

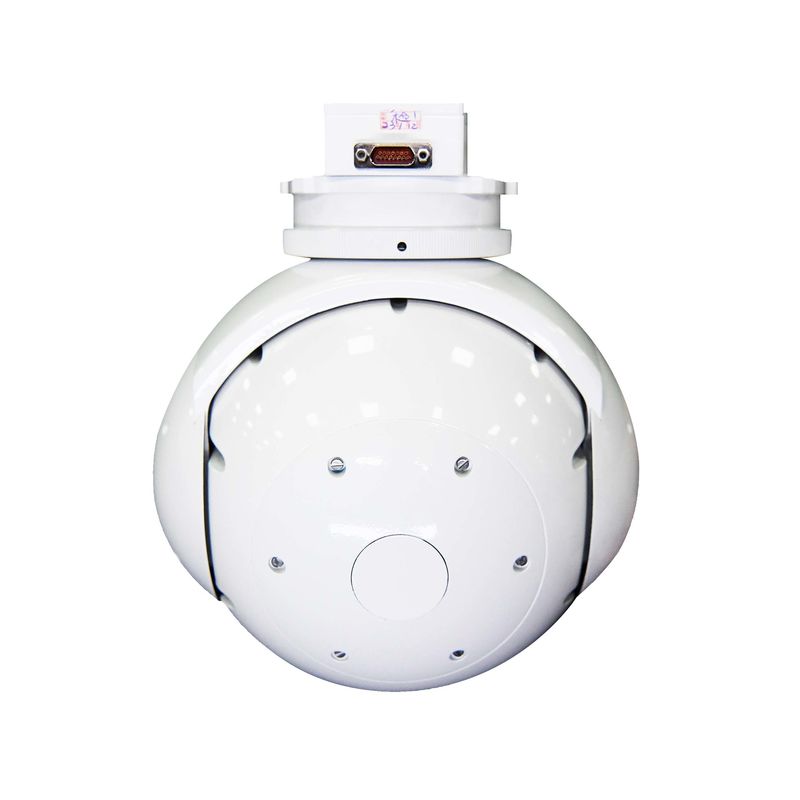

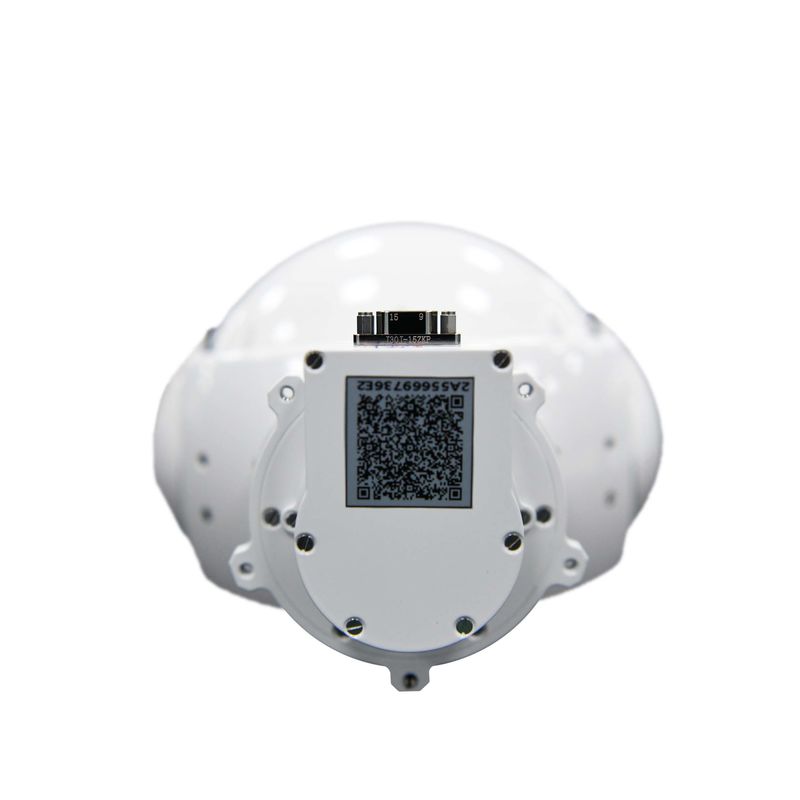

TS150C-02 ist eine zweiachsige, gyro-stabilisierte Gimpelplattform, unterstützt eine kontinuierliche Drehung von 360°, eingebaute 30X HD-Zoomkamera und Langwellen-Infrarotmodul (LWIR-ungekühlt) und Laserfernmessgerät,mit einer Breite von mehr als 20 mm,, Erkennung, Nachverfolgung und Ranging und Positionierung usw. erfüllen die Bedürfnisse von Kartierung, Überwachung, Aufklärung und anderen Anwendungsszenarien.
TS150C-02 mit leichtem Gewicht, ausgereifter und zuverlässiger Technologie und kann in verschiedene Arten von UAVs und anderen Luftfahrzeugträgern montiert werden,Es kann auch auf Schiffen und Fahrzeugen montiert werden, um den Bedarf von See und Luft zu decken..
Funktionen
a) Bereitstellung von HD-Infrarotvideo und -Bild für den Nachweisbereich
b) Hochgenaue Sichtachsenstabilisierungsfunktion
c) mit der Fähigkeit zur Erkennung und Anerkennung von Bodenzielen
d) Unterstützung von Such-, Nachverfolgungs-, Schließ-, Führungs- usw. Arbeitsweisen
e) mit Zeichenüberlagerung, kundenspezifischen und Anzeigefunktionen;
f) mit Zielfunktionen zur Positionierung
g) mit Laser-Range-Funktion
h) mit Selbstkontrolle und Fehlerdiagnose
i) IR-Pseudokolor- und Temperaturmessung
j) eingebaut in Bild- und Video-Speicher
k) Automatische Branderkennung und Berechnung des Feuerbereichs
Spezifikationen
| EO-Sensor |
Wellenlänge |
00,4 μm ≈ 0,9 μm |
| Entschließung |
1920x1080 |
| Brennweite |
4.3mm129mm30X |
| Ausnahme: |
630,7° ∼2,3° |
| Videoausgabe |
HD-SDI ((1080P 30Hz) |
| Entfernung |
Menschen: 6 km Erkennung 2 km Fahrzeug: 15 km Erkennung 8 km |
| IR-Sensor |
IR-Typ |
LWIR (ohne Kühlung) |
| Wellenlänge |
8 ‰ 14 μm |
| Entschließung |
640x512 |
| Pixel |
12um |
| Netto-Datenbank |
50mk |
| Fokuslänge |
50mm/F1.0 |
| Ausnahme: |
80,8 x 7,0 |
| Entfernung |
Menschen: Erkennung 1,4 km; Erkennung 0,35 km
Fahrzeug: Erkennung 8,4 km; Erkennung 2,1 km |
| Laserdistanzmesser |
Wellenlänge |
1535 nm |
| Häufigkeit |
1 Hz |
| Abstand |
4 km |
| Genauigkeit im Bereich |
±3 |
| Servosystem |
Drehgrenzen |
360° kontinuierlich Pan, Neigung: -110° ~+10o |
| Winkelgenauigkeit: |
≤ 2mrad |
| Stabilisierungsgenauigkeit |
≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Schwingung) |
| Max.Winkelgeschwindigkeit |
≥ 50°/s |
| Höchstwinkelbeschleunigung: |
≥ 90°/S |
| Verfolgungsfunktionen |
Bewegungsgeschwindigkeit: |
30 Pixel pro Bild |
| Zielbildkontrast: |
8% |
| Zielbild-Pixel (Mini) |
4x3 Pixel |
| Unterstützung |
Antiokklusion ohne Funktionsverlust |
| Schnittstelle |
Kommunikation
Schnittstelle |
RS422 x1 ((TTL optional) |
| Videoausgabe |
100 MB Ethernet |
Mechanische Zeichnung
