905nm 1000m Zwei-Achsen-Elektrooptisches Drohnensystem EO-Sensor

ZWEI-ACHSEN-Kreiselstabilisierter Gimbal

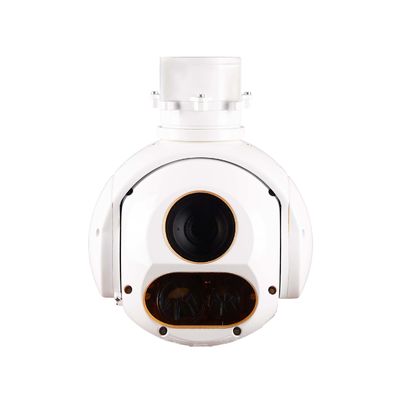

Die fotoelektrische TS120B-Kapsel verwendet eine zweiachsige, kreiselstabilisierte Plattform, ist mit einem Schleifring zur Realisierung einer 360°-Dauerrotation ausgestattet und verfügt über eine eingebaute 30-fache hochauflösende Kamera für sichtbares Licht und einen Laserentfernungsmesser.
Sie wird hauptsächlich für die Luftbilderkennung, -identifizierung, -verfolgung, -entfernungsmessung und -positionierung am Boden eingesetzt und erfüllt die Anforderungen der Luftbildkartierung, -überwachung und -aufklärung.

 Funktion

a) Bereitstellung eines sichtbaren Videobildes des Erkennungsbereichs;
b) Sie verfügt über eine hochpräzise Stabilisierungsfunktion der visuellen Achse;
c) Fähigkeit zur Erkennung und Identifizierung von Bodenzielen;
d) Mit Such-, Verfolgungs-, Verriegelungs-, Führungs- und anderen Betriebsarten;
e) Mit der Funktion der Zeichenüberlagerungsanpassung und -anzeige;
f) Mit der Funktion der Zielortung;
g) Mit Laserentfernungsfunktion;
h) Sie verfügt über die Funktionen Selbsttest und Fehlerdiagnose.

 Zoomkamera für sichtbares Licht

a) Arbeitsband: 0,4 μm~0,9 μm;
B) Anzahl der Detektorpixel: 1920×1080;
c) Brennweite: 4,3 mm~129 mm, optischer 30-facher kontinuierlicher Zoom;
d) Kontinuierlicher Zoom horizontaler Sichtwinkel: 63,7 ~ 1,1;
e) Videoausgang: HD-SDI, 1080P, 30Hz.

Laserentfernungsmessung

a) Arbeitswellenlänge: 905 nm;
b) Entfernungsmessgenauigkeit: 3 m;
c) Entfernungsmessfrequenz: 1 Hz;
d) Laserentfernungsentfernung: 3 ~ 1000 m.

Servo-Leistungsindex

a) Drehbereich
Azimutachse: n×360° Dauerrotation.
Neigungsachse: -110 ~+10 (0 in horizontaler Richtung und positiv in Aufwärtsrichtung)
b) Winkelmessgenauigkeit: ≤2 mrad;
c) Stabilitätsgenauigkeit: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz Schwingung);
d) Maximale Winkelgeschwindigkeit: ≥ 50/s;
e) Maximale Winkelbeschleunigung: ≥ 90/s2.

Tracking-Leistungsindex

a) Pixelabweichungs-Aktualisierungsrate: 50 Hz;
b) Verfolgungsgeschwindigkeit: 30 Pixel/Frame;
c) Minimale Zielkontrast: 8%;
d) Minimale Zielbildgröße: 4×3 Pixel;
e) Bei Rollen, schneller Reduzierung oder Vergrößerung der Zielabbildung hat es die Fähigkeit, ohne Verrutschen oder Verlust zu verfolgen;
f) Es hat die Fähigkeit, das Ziel nach der kurzfristigen Verdeckung wie Wolken und Bodenszenen automatisch wieder zu erfassen.

Elektrische Spezifikation

a) Kommunikationsschnittstelle: 1 RS422;
b) Videoschnittstelle: 1 Kanal HD-SDI.

Stromversorgungseigenschaften

a) Nenn-DC-Spannung: 12 V;
b) Normaler Stromversorgungsspannungsbereich: 10 V~14 V;
c) Durchschnittlicher Stromverbrauch: ≤15 W;
d) Spitzenstromverbrauch: ≤30 W.

Schnittstellendefinition

3.1 Mechanische Schnittstelle
Siehe für mechanische Installationsschnittstelle.Bild.


Abbildung 1 Mechanische Schnittstelle

3.2 Elektrische Schnittstelle
Es gibt zwei Arten von Steckern für den fotoelektrischen Ball, ein rechteckiger Stecker wird für die Stromversorgung und Kommunikation verwendet, und ein HF-Stecker wird für die Videoübertragung verwendet. Siehe für Schnittstellendefinition.Tabelle 1, Tabelle 2

Tabelle 1 Definition des rechteckigen Steckers (J30-15ZK)

Tabelle 2 Videoschnittstelle (MCX-KYH81)
