Herkunftsort:
China
Markenname:
HONPHO
Zertifizierung:
ISO9001:2015/GB/T 19001-2016
Modellnummer:
Die in Absatz 1 genannte Regelung gilt nicht.
Treten Sie mit uns in Verbindung

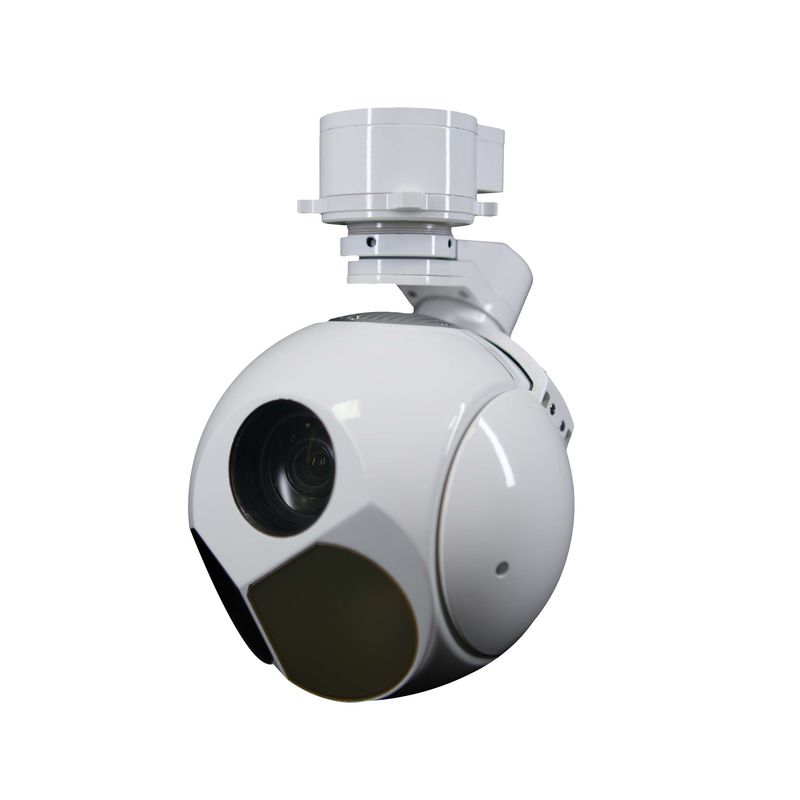

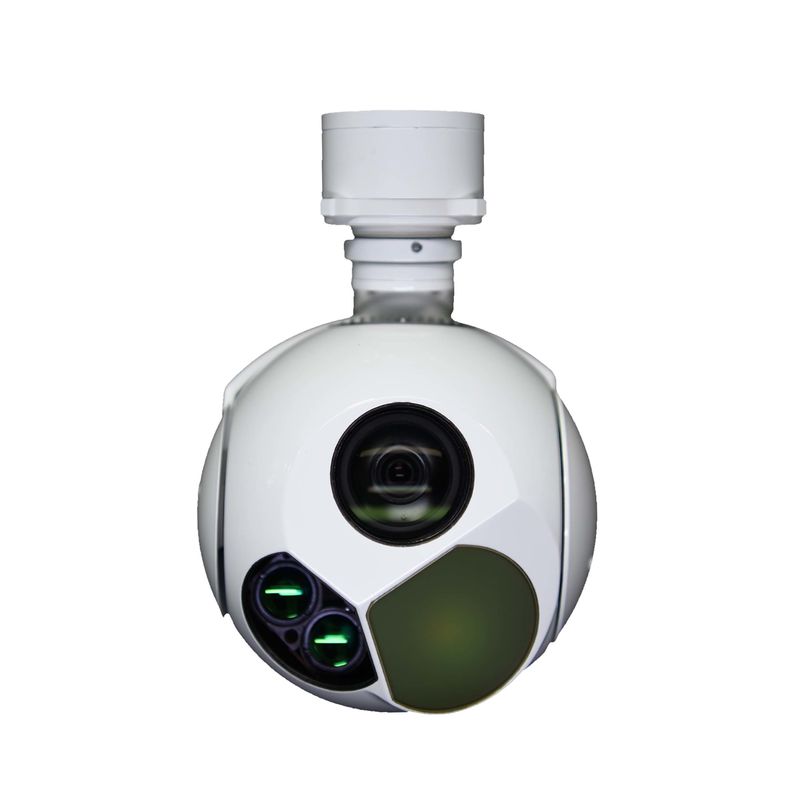

Drei Achsen IR EO Sensor UAV Gimbal Kameramit Laser-Ranging-Funktion
Die TS130CT-02 verfügt über drei Lichter, darunter sichtbares Licht, IR und Laser, wodurch ein größerer Arbeitsbereich erreicht wird.Es integriert einen 30x optischen Zoom SONY 1/1.8 ̊ Zirkadiankamera und 35 mm 12 μm IR-Wärmekamera sowie 3000 m Laser-Rangezähler.Die Kamera hat Vorteile für ihr besseres Aluminiumgehäuse.Es wird in UAV-Industrien mit Langstreckenmissionen wie Inspektion, Überwachung, Rettung und anderen anspruchsvollen Anwendungen eingesetzt.e und andere industrielle Anwendungen.
Funktionen
1- Geben Sie das Infrarot-Video und Bild für den Nachweisbereich
2. Hohe Präzision und Stabilisierung der Sichtachse
3Fähigkeit zur Erkennung und Erkennung von Bodenzielen
4Unterstützung der Arbeitsmodi Suche, Verfolgung, Sperren, Führung usw.
5. Unterstützung von Zeichenüberlagerung, Anpassung und Anzeige
6. Unterstützung der Zielpositionierung und Laser-Rangeing
7. Selbstkontrolle undFehlerdiagnose
8UDP-Steuerung und Videoübertragung (UDP/RTSP) per Ethernet
9. IR-Pseudokolortemperaturmessung
10. eingebaut in Video- und Bildspeicher
Spezifikationen
EO-Sensor | Wellenlänge | 00,4 μm ≈ 0,9 μm | |||
Entschließung | 1920x1080 | ||||
Brennweite | 4.3mm129mm30X | ||||
Ausnahme: | 630,7° ∼2,3° | ||||
Videoausgabe | HD-SDI ((1080P 30Hz) | ||||
Entfernung | Menschen: 6 km Erkennung 2 km Fahrzeug: 15 km Erkennung 8 km |
IR-Sensor | IR-Typ | LWIR (ohne Kühlung) |
Wellenlänge | 8 ‰ 14 μm | |
Entschließung | 640x512 | |
Pixel | 12um | |
Netto-Datenbank | 50mk | |
Fokuslänge | 35mm/F1.0 | |
Ausnahme: | 12.5o × 10o | |
Entfernung | Menschen: Erkennung 0,7 km; Erkennung 0,22 km Fahrzeug: Erkennung 4,2 km; Erkennung 1 km |
Laserdistanzmesser | Wellenlänge | 905 nm/1535 nm |
Leistung | ||
Abstand | 1.5 km (optional 3 km) | |
Genauigkeit im Bereich | ±3 |
Servosystem | Drehgrenzen | 360° kontinuierlich Pan, Neigung: -110° ~+10o | ||||
Winkelgenauigkeit: | ≤ 2mrad | |||||
Stabilisierungsgenauigkeit | ≤ 100 μrad ((1σ) ((2°/Hz,1°/Hz Schwingung) | |||||
Max.Winkelgeschwindigkeit | ≥ 50°/s | |||||
Höchstwinkelbeschleunigung: | ≥ 90°/S |
Verfolgungsfunktionen | Bewegungsgeschwindigkeit: | 30 Pixel pro Bild | ||||
Zielbildkontrast: | 8% | |||||
Zielbild-Pixel (Mini) | 4x3 Pixel | |||||
Unterstützung | Antiokklusion ohne Funktionsverlust |
Schnittstelle | Kommunikation Schnittstelle | RS422 x1 ((TTL optional) | |||
Videoausgabe | Ethernet |
Mechanische Zeichnung
Funktionsprinzip des optischen Plattform-Tracking-Systems
Das Tracking-System sucht zunächst nach dem Ziel im mehr-gesehenen-aber-weniger-gesehenen Modus und wechselt dann zum weniger-gesehenen-aber-mehr-gesehenen Modus, wenn es Spuren des Ziels findet.Die Verfolgung bezieht sich auf den Prozess der Lokalisierung eines sich bewegenden Ziels im Laufe der Zeit.Wenn ein Verfolgungssystem einen optoelektronischen Sensor (z.B. ein Ladungsgekoppeltes Gerät (CCD)) verwendet, um eine Abfolge von Bildern der Bewegung des Ziels zu erfassen,Wir bezeichnen es als optoelektronisches Tracking-System.Im allgemeinen werden bei den photoelektrischen Spürsystemen die Komposit-Achs-Spurtechnik verwendet, die zwei Antriebseinheiten umfasst, das Rack und die Präzisionsspurstufe.Das Rack sollte das Positionierungs-Rotationssignal entsprechend dem Führungssignal ablesen., und das Ziel durch eigene Drehung mit einem großen Sichtfeld und geringer Probenahmefrequenz auf dem groben Detektor erscheinen lässt,und erhalten Sie das Positioniereresultat mit einer großen Reichweite und geringer Spurengenauigkeit, die durch das Drehmoment der Steuerschleife angetrieben wirdAuf der Grundlage des abnehmenden Verfolgungsfehlers des Grobdetektors wird der verbleibende Rest des vom Rack-Servo-System erzeugten Zielverfolgungssystems in das Sekundärverfolgungssystem überführt.Die Präzisionsverfolgungsplattform treibt den Motor mit der von dem feinen Detektor mit kleinem Sichtfeld und hoher Probenahmefrequenz gewonnenen Menge außerhalb des Ziels an, und die endgültige Genauigkeit der Optischen Achse zeigt unter der Verfolgung Leistung mit geringer Reichweite und hoher Verfolgungsgenauigkeit erreicht.Die letzte Aufgabe des optischen Verfolgungssystems besteht darin, den scheinbaren Achsfehler zwischen dem Gerät und dem Ziel kontinuierlich zu reduzieren, indem das Instrument durch den Motor getrieben wird.
