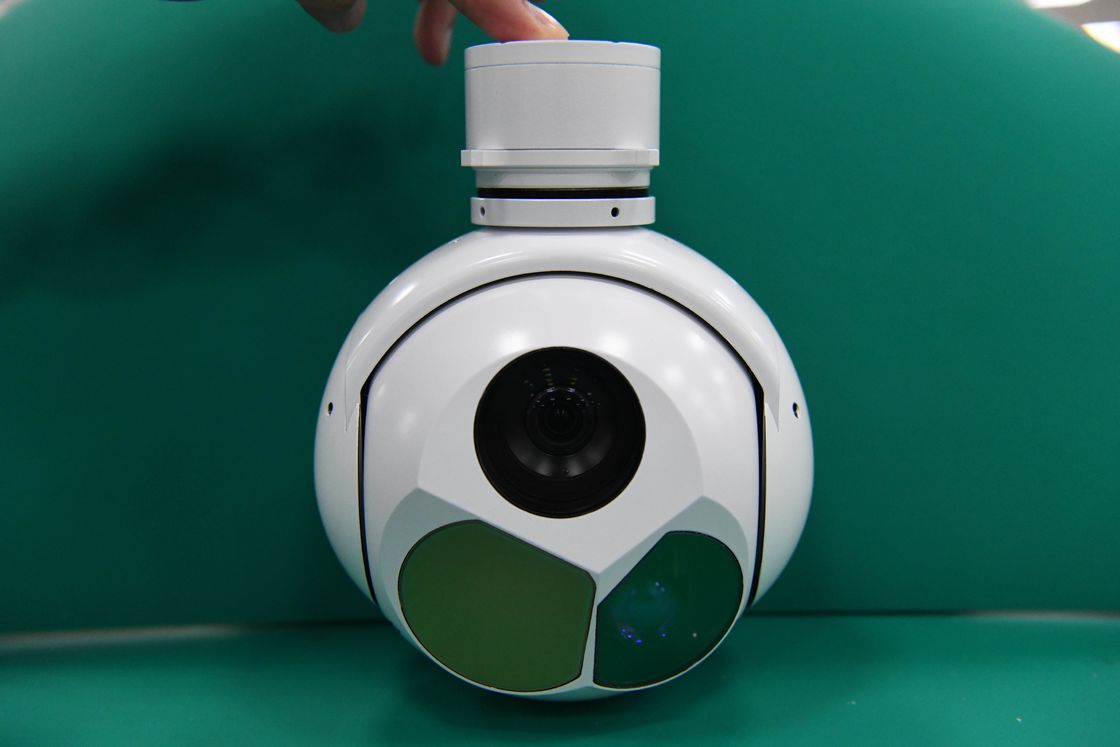

TS130C-01 Dreiachsige Nutzlast EO Infrarot-Wärmebildaufnahme Laser Abstandsmesser Drohne UAV Kamera HD 1080p
TS130C-01 ist eine dreiachsige, stabilisierte Gyrostal-Plattform, unterstützt eine kontinuierliche Drehung von 360°.
mit 30X HD-Zoom-Kamera und langwelligem Infrarotmodul (LWIR ohne Abkühlung) und Laserfernmessgerät,
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
die Anforderungen an Kartierung, Überwachung, Aufklärung und andere Anwendungsszenarien erfüllen.
TS130C-01 mit leichtem Gewicht, ausgereifter und zuverlässiger Technologie und kann in verschiedenen
Bei der Erstellung von Modellen für die Verwendung von UAVs und anderen Luftfahrtfahrzeugen kann es auch auf Schiffen und Fahrzeugen montiert werden, um den Anforderungen der
die Bedürfnisse von See und Luft.
Funktionen
a)Bereitstellung Die HD sichtbar und lange Welle Infrarot Video und Bild für Ermittlung Fläche
(b)Hoch Präzision Sichtweise Achse Stabilisierung Funktion
c)Mit Die Fähigkeit von Ermittlung und Anerkennung für Boden Ziel
d)Unterstützung Suche, Nachverfolgung, Verriegelung, Führung, usw. Arbeiten Wege
e)Mit Eigenschaften Überlagerung, Gewohnheit und Anzeige Funktionen;
f)Mit Ziel Positionierung Funktionen
(g)Mit Laser Abweichend Funktion
h)Mit Selbst - Überprüfen und Verfehlung Diagnose Funktion
(i)UDP Kontrolle und Video (UDP/RTSP) Übertragung von Ethernet
j)IR Pseudofarbe Temperatur Messung
k)Errichtet in Video und Bild Aufbewahrung
Spezifikationen
| EO-Sensor |
Wellenlänge |
00,4 μm ≈ 0,9 μm |
| Entschließung |
1920x1080 |
| Brennweite |
4.3mm129mm30X |
| Ausnahme: |
630,7° ∼2,3° |
| Videoausgabe |
HD-SDI ((1080P 30Hz) |
| Entfernung |
Menschen: Erkennung 6 km; Erkennung 2 km
Fahrzeug: Erkennung 15 km; Erkennung 8 km
|
| IR-Sensor |
IR-Typ |
LWIR (ohne Kühlung) |
| Wellenlänge |
8 ‰ 14 μm |
| Entschließung |
640x512 |
| Pixel |
12um |
| Netto-Datenbank |
50mk |
| Fokuslänge |
35mm/F1.0 |
| Ausnahme: |
12.5o × 10o |
| Entfernung |
Menschen: Erkennung 1 km; Erkennung 0,25 km
Fahrzeug: Erkennung 6 km; Erkennung 1,5 km |
| LFW |
Wellenlänge |
1535 nm |
|
Abweichend Genauigkeit
|
± 1 m |
|
Abweichend Häufigkeit
|
5 Hz
|
|
Abweichend Entfernung
|
50 m bis 3000 m
|
| Servosystem |
Drehgrenzen |
360° kontinuierlich Pan, Neigung: -110° ~+10o |
| Winkelgenauigkeit: |
≤ 2mrad |
| Stabilisierungsgenauigkeit |
≤ 100 μrad ((1σ) ((2°/Hz, 1°/Hz Schwingung) |
| Max.Winkelgeschwindigkeit |
≥ 50°/s |
| Höchstwinkelbeschleunigung: |
≥ 90°/S2 |
| Verfolgungsfunktionen |
Bewegungsgeschwindigkeit: |
30 Pixel pro Bild |
| Zielbildkontrast: |
8% |
| Zielbild-Pixel (Mini) |
4x3 Pixel |
| Unterstützung |
Antiokklusion ohne Funktionsverlust |
|
In Die Fall von Rollen, schnell Verringerung oder Verstärkung von Die Ziel Bild, Das ist bleibt Nachverfolgung Fähigkeit ohne Rutsch und ohne Verlust
|
|
Es hat die Fähigkeit, das Ziel automatisch wieder einzufangen, nachdem die kurzfristige Okklusion in Wolken- und Bodenszenen entfernt wurde.
|
| Schnittstelle |
Kommunikation
Schnittstelle |
RS422 x1 |
| Videoausgabe |
HD-SDI x1 |
Mechanische Zeichnung
