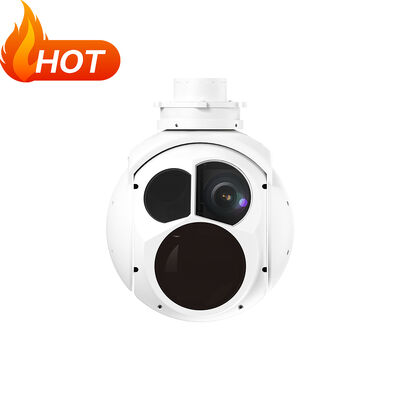

【TS170C】30X Sichtbares elektrooptisches Überwachungssystem LWIR Gimbal Wärmebild-UAV-Zoomkamera

Produits

UAV-Infrarotkamera

Treten Sie mit uns in Verbindung

export@honpho.com

+8618780040180

Kontakt jetzt

【TS170C】30X Sichtbares elektrooptisches Überwachungssystem LWIR Gimbal Wärmebild-UAV-Zoomkamera

Mindestbestellmenge:	1
Preis:	negotiable
Standardverpackung:	LuftKiste
Lieferkapazität:	30pcs pro Monat

Detailinformationen

Produkt-Beschreibung

Detailinformationen

Herkunftsort

China

Markenname

HONPHO

Zertifizierung

ISO9001:2015/GB/T 19001-2016

Modellnummer

TS170C

Produktname:

Multi anvisierendes Spektralsystem

Dimension:

≤Φ170mm×221mm

Gewicht:

≤2.4kg

Stromspannung:

Stromverbrauch:

Durchschnitt: ≤20W, Spitze: ≤50W

Arbeitstemperatur:

-20~60°

Produkt-Beschreibung

30X Sichtbares LWIR-Wärmebildkern-Laserentfernungsmesser-Elektrooptisches Überwachungssystem

TS170C unterstützt Such-, Verfolgungs-, Verriegelungs-, Führungs- usw. Arbeitsweisen. Mit Zeichenüberlagerung, benutzerdefinierten und Anzeigefunktionen unterstützt seine hochpräzise visuelle Achsenstabilisierungsfunktion 360-Grad-endloses Schwenken.

Funktionen

1. Bereitstellung des Infrarotvideos und -bildes für den Erkennungsbereich

2. Hochpräzise visuelle Achsenstabilisierungsfunktion

3. Mit der Fähigkeit zur Erkennung und Identifizierung von Bodenzielen

4. Unterstützung von Such-, Verfolgungs-, Verriegelungs-, Führungs- usw. Arbeitsweisen

5. Mit Zeichenüberlagerung, benutzerdefinierten und Anzeigefunktionen;

6. Mit Selbsttest- und Fehlerdiagnosefunktion

7. Unterstützung der Zielposition und Laserentfernungsmessung

8. Selbstinspektion und Fehlerdiagnose

Spezifikationen

EO-Sensor	Wellenlänge	0,4 μm～0,9 μm
	Auflösung	1920x1080
	Brennweite	4,3 mm～129 mm (30X)
	Sichtfeld	63,7°～2,3°
	Videoausgang	HD-SDI (1080P 30Hz)
	Entfernung	PERSONEN: Erkennung 6 km; Erkennung 2 km FAHRZEUG: Erkennung 15 km; Erkennung 8 km

IR-Sensor	IR-Typ	LWIR (ungekühlt)
	Wellenlänge	8～14 μm
	Auflösung	640x512
	Pixel	12 μm
	NETD	40 mK
	Brennweite	63 mm/F1.0
	Sichtfeld	6,9º×5,5º
	Entfernung	PERSONEN: Erkennung 1,8 km; Erkennung 0,4 km FAHRZEUG: Erkennung 10 km; Erkennung 2,5 km

Laserentfernungsmesser	Wellenlänge	1535 nm
	Leistung
	Entfernungsbereich	4 km
	Entfernungsgenauigkeit	±3

Servosystem	Drehgrenzen	360º kontinuierliches Schwenken, Neigung: -110° ~+10 º
	Winkelgenauigkeit:	≤2 mrad
	Stabilisierungsgenauigkeit	≤100 μrad (1σ) (2°/Hz, 1°/Hz Schwingung)
	Max. Winkelgeschwindigkeit	≥50°/s
	Max. Winkelbeschleunigung:	≥90°/S

Tracking-Funktionen	Bewegungsgeschwindigkeit:	30 Pixel/Frame
	Zielbildkontrast:	8%
	Zielbildpixel (Mini)	4x3 Pixel
	Unterstützung	Anti-Okklusion ohne Funktionsverlust

Schnittstelle	Kommunikation Schnittstelle	RS422 x2 (TTL optional)
	Videoausgang	HDSDI


Mechanische Zeichnung

【TS170C】30X Sichtbares elektrooptisches Überwachungssystem LWIR Gimbal Wärmebild-UAV-Zoomkamera 3

Firmenprofil

Chengdu HONPHO Technology Co., Ltd. wurde im März 2018 gegründet. Es ist ein nationales High-Tech-Unternehmen, das sich auf Forschung und Entwicklung, intelligente Fertigung und Service von High-End-Fotoelektrik-Systemen konzentriert. Das Hauptprodukt von HONPHO sind sphärische fotoelektrische Nutzlastsysteme, die häufig in UAVs, unbemannten Schiffen, unbemannten Fahrzeugen, Hubschraubern und Flugzeugen mit geringer Geschwindigkeit eingesetzt werden. insbesondere für Aufklärungs- und Angriffs-UAVs und bewaffnete Hubschrauber. HONPHO verfügt über fast 5.000 Quadratmeter Fläche, um den Anforderungen von Forschung und Entwicklung, Produktion, Betrieb und Büro gerecht zu werden. Mehr als 100 Mitarbeiter, darunter 2 nationale Senior-Experten, 3 Doktoren, 21 Master, 10 technische Experten mit Senior-Titeln und 4 Forscher, sind bei HONPHO tätig. HONPHO erhielt mehr als 10 Auszeichnungen für nationale und nationale Verteidigungswissenschafts- und Technologiefortschritte und verfügt über mehr als 20 geistige Eigentumsrechte. Wir sind bestrebt, HONPHO zu einem weltweit renommierten High-Tech-Unternehmen für fotoelektrische Systeme zu machen
